无轴螺旋叶片的制作方法和技巧,和咱们同享一下

发布日期:2018-03-26 作者:德州金航 点击:

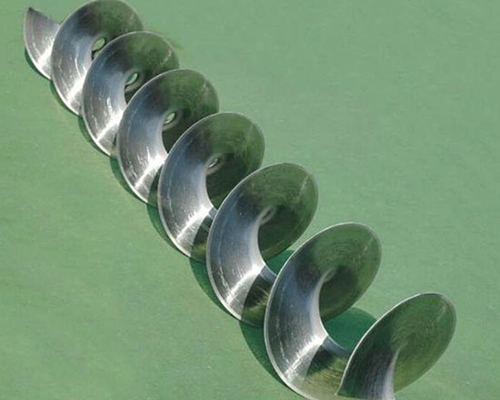

无轴螺旋叶片是机械工程上常常遇到的一种较难放样的板金构件,对螺旋叶片的计算办法及公式在很多资猜中已有介绍,其制造办法简略。可是,作业量大,本钱高,下面介绍螺旋叶片制造办法,拉伸制造办法和卷制办法。

实践运用制造办法

1、一般常用办法--模具压型

关于一般叶片可用按打开图尺度下料制造后,再热处理,后用模具压成型,因为模具制造本钱较高,仅仅用于批量出产,不适用于单件和少量加工出产。很多厂家在运用此法,这里不再叙说。

2、制造办法--拉伸制造办法

叶片按打开图尺度下料制造后,不需割切角口α,割开一条缝,撬起把各叶片焊接联接起来,一端固定焊接在螺旋轴上,另一端用两倒链拉制如图,拉制后叶片直接焊在螺旋轴上,最终的一片螺旋叶片因为变形较大,已无运用价值割下弃去不用。因为不需割切角口α,节约资料,每片增加切角口α部分面积,且焊缝不在一条直线上,避免了应力会集,改进受力环境,此法不需热加工处理,节约本钱,适用于单件加工制造,螺旋叶片现场运用中彻底满意运用要求。

3、制造办法--卷制办法

传动原理:由一台电动机驱动,经减速机减速后由皮带联接分成两路,各自接入蜗杆蜗轮减速器,经蜗杆蜗轮减速并换向后,再接入垂直面内与垂直线成必定视点的锥行模上。卷制办法:规划专用机床,由空间成必定视点的一对锥形模滚动带动平板料(宽度为(D-d)/2)运动,平板料经揉捏发生塑性变形,其一边经揉捏发生塑性变形长度缩短了,即今后成为叶片的内孔尺度部分,其另一边经揉捏发生塑性变形长度伸长了,即今后成为叶片的外圆尺度部分,经揉捏发生塑性变形后的资料再经由挡板轮体系顺轮流出,发生螺旋变形,顺螺旋轴模具卷制成螺旋叶片形式,挡板轮体系调整可操控螺旋叶片的螺距,螺旋轴模具与螺旋轴尺度相同。螺旋叶片的内孔即为螺旋轴外圆尺度,因为平板料宽度尺度未变,仍为(D-d)/2,所以螺旋叶片的外圆尺度R=r+(D-d)/2,也即为R=r+c,同理论计算公式相同。此法用平板料(宽度为(D-d)/2)通过专用机床直接卷制成型,真实做到不糟蹋一点资料,大大提高经济效益,专用机床出产效率高,机床可接连工作,螺旋叶片输出到必定长度后剪切下线即可,此法适用于批量出产。

泛论,此螺旋叶片拉伸制造办法,制造的螺旋叶片现场运用情况良好,且彻底满意运用要求,为厂家节约很多资金,拉伸制造办法简便易行,本钱较低;螺旋叶片卷制办法,首要适用于小型螺旋叶片,此法已在多种螺旋叶片上广泛运用,制造的螺旋叶片现场运用情况良好,且彻底满意运用要求,为厂家节约很多资金,卷制办法出产率高,可完成接连出产,适应于批量出产,本钱较低;现予以介绍,供其它厂家参阅运用。

螺旋叶片
